Software Defined Antenna maakt het mogelijk met een antenne kleiner dan één meter, voor kortegolfontvangst stralingsdiagrammen te creëren van omni-directionaal, magnetische loop tot een beam antenne met een gain van 3 tot 12 dBd.
Software Defined Antenna maakt het mogelijk met een antenne kleiner dan één meter, voor kortegolfontvangst stralingsdiagrammen te creëren van omni-directionaal, magnetische loop tot een beam antenne met een gain van 3 tot 12 dBd.
alles vanuit eigen locatie.
Software Defined Radios (SDR’s) zijn inmiddels gemeengoed onder radioamateurs. Een deel van de signaalbewerking gebeurt digitaal, wat de eigenschappen van de ontvanger bepaalt en leidt tot aanzienlijk meer mogelijkheden en flexibiliteit.
Op soortgelijke wijze heeft een innovatieve ontwikkeling plaatsgevonden op antennegebied: de Software Defined Antenna (SDA). Dergelijke antennes bestaan wel, maar vereisen een antenne veel groter dan de golflengte. De SDA die hier besproken wordt, wijkt daar fundamenteel van af: de antenne is daarbij veel kleiner dan de golflengte – en daarmee juist bijzonder geschikt voor toepassingen op de HF-banden.
De richting en de openingshoek van de antenne kunnen worden bediend met behulp van de software. De antenne is vast gemonteerd en hoeft niet fysiek te draaien.
Uit de ruwe antenne-informatie kunnen meerdere verschillende antennes simultaan worden gecreëerd, waarmee onafhankelijke functies kunnen worden gerealiseerd.
Doordat de signaalbewerking van de antennedata grotendeels digitaal plaatsvindt kunnen vele nieuwe mogelijkheden worden gerealiseerd.
De SDA bevat een compleet ontvangstsysteem. In de SDA is naast uitgebreide grafische informatie ook een hoogwaardige kortegolfontvanger geïntegreerd.
De SDA heeft een speciale antenne. Hier zijn een aantal raamantennes in verwerkt en de antenne is vast opgesteld.
De drie HF-signalen die uit drie dimensies van het EM-veld worden afgeleid, worden symmetrisch verzonden via een CAT5-kabel en voor verdere verwerking aangeboden aan de converter. De voorversterkers worden uit de converter gevoed via dezelfde kabel.
Via de ‘ANT’-connector van de analoog digitaal converter worden de drie antennesignalen naar binnen gebracht. Het signaal wordt doorgegeven via de DATA-connector en gaat ook weer via CAT5 verder, maar nu digitaal.
Deze seriële data wordt naar de control unit gebracht. Er is een beveiliging aangebracht voor het geval de CAT5-kabels worden verwisseld.
Op de control unit zitten een paar veel voorkomende bedieningsorganen, zoals de draaiknop en drie schakelaars. Deze kan in twee modi worden gezet: ontvanger- en antennemodus.
De control unit stuurt alle bedieningsinformatie samen met de antennedata via usb naar de pc. Hiermee is het mogelijk het gedrag van alle antennevormen te realiseren die eerder genoemd zijn.
De pc biedt een grafische presentatie op het scherm. Hier zijn de benodigde toetsen aanwezig voor de instellingen voor de antenne en de ontvanger. Daarnaast is een azimutale kaart te zien die in- en uitgezoomd kan worden. In deze kaart worden de signaalsterkten geplot uit alle richtingen op veelvouden van 8°. In de beam modus is op deze kaart te zien waar de openingshoek en de richting van de antenne staat.
De SDA heeft een speciale antenne. Hier zijn een aantal raamantennes in verwerkt en de antenne is vast opgesteld.
De drie HF-signalen die uit drie dimensies van het EM-veld worden afgeleid, worden symmetrisch verzonden via een CAT5-kabel en voor verdere verwerking aangeboden aan de converter. De voorversterkers worden uit de converter gevoed via dezelfde kabel.
Via de ‘ANT’-connector van de analoog digitaal converter worden de drie antennesignalen naar binnen gebracht. Het signaal wordt doorgegeven via de DATA-connector en gaat ook weer via CAT5 verder, maar nu digitaal.
Deze seriële data wordt naar de control unit gebracht. Er is een beveiliging aangebracht voor het geval de CAT5-kabels worden verwisseld.
Op de control unit zitten een paar veel voorkomende bedieningsorganen, zoals de draaiknop en drie schakelaars. Deze kan in twee modi worden gezet: ontvanger- en antennemodus.
De control unit stuurt alle bedieningsinformatie samen met de antennedata via usb naar de pc. Hiermee is het mogelijk het gedrag van alle antennevormen te realiseren die eerder genoemd zijn.
De pc biedt een grafische presentatie op het scherm. Hier zijn de benodigde toetsen aanwezig voor de instellingen voor de antenne en de ontvanger. Daarnaast is een azimutale kaart te zien die in- en uitgezoomd kan worden. In deze kaart worden de signaalsterkten geplot uit alle richtingen op veelvouden van 8°. In de beam modus is op deze kaart te zien waar de openingshoek en de richting van de antenne staat.
De SDA is een geavanceerde compacte antenne die de ontvangen signalen in drie dimensies registreert voor korte golf van 3 tot 30 MHz. Op basis daarvan gebruikt de SDA geavanceerde digitale signaalbewerking, waardoor verschillende stralingsdiagrammen kunnen worden gevormd, zoals omnidirectional, raamantenne, richtantenne en combinaties daarvan.
Een raamantenne kan storing uit een enkele richting onderdrukken waarbij de hinder van een lokale storingsbron kan worden verminderd.
De richtantenne kan worden ingesteld op de gain van 3 to 12 dBd waarbij resp. de openingshoek varieert van 69° tot 29°. Voor langeafstandsverkeer met lagere opstraalhoeken kan dit de ontvangst aanzienlijk verbeteren.
In plaats van een fysieke rotor bij een richtantenne, wordt bij de SDA de richting elektronisch bepaald. Dit zorgt ervoor dat de SDA in milliseconden van richting kan veranderen; onvergelijkbaar met conventionele antennes.
De geavanceerde digitale signaalbewerking voert het gehele ontvangstproces uit. SDA bevat dus tevens een SDR. De beschikbare modes zijn LSB, USB, CW en auto, waarbij onder de 10 MHz LSB wordt gekozen, en boven de 10 MHz USB. De audiouitgang geeft de ontvangensignalen weer.
De levering van de SDA bestaat uit de antenne, de converter, de bedieningsunit en de software voor de pc. Daarnaast is noodzakelijk CAT5-kabels, usb-kabel, een pc en eventueel een bakenzender.
De antenne is bolvormig en heeft een diameter van ca. 80 cm.
De converter heeft een afmeting van ca. 170x11x10 cm. Dit apparaat bestaat uit drie hoogwaardige kortegolfontvangers gevolgd door zes ADC’s. De converter vereist een voeding van 12 V bij max. 2 A.
De bedieningsunit bevat de bedieningsorganen en verwerkt de digitale informatie tussen een pc en de converter.
De antenne is bolvormig met een diameter van ca. 80 cm. Een CAT5-kabel kan in de antenne worden geklikt. De antenne kan op een mast worden geplaatst en de kabel er doorheen.
Deze CAT5-kabel (max. 30 meter) wordt aangesloten op de converter op een droge plek, dat zou ook de shack kunnen zijn. Deze converter moet worden gevoed met +12 VDC en vraagt max. 2 A. Na de converter volgt een tweede CAT5-kabel (max. 20 meter) naar de bedieningsunit in de shack. De bedieningsunit staat naast een pc verbonden via een usb-kabel. Deze pc is aangesloten op luidsprekers.
Volg de installatiehandleiding voor optimale aarding en plaatsing.
De SDA kan virtueel meerdere antennes tegelijk simuleren. Dit betekent dat je bijvoorbeeld een signaal uit een bepaalde richting kunt beluisteren en tegelijkertijd en andere antenne snel kunt laten roteren en de gemeten sterkte uit de gevonden
richting op de azimutale kaart kunt plotten. Tijdens het luisteren kun je dan zien waar de signalen vandaan komen. Naast het RST-rapport kan dan ook de signaalrichting worden gerapporteerd.
De SDA kan met behulp van digitale signaalverwerking storingen uit bepaalde richtingen onderdrukken en uit de gewenste richting versterken, wat resulteert in een betere signaal-ruisverhouding. Dit is vooral nuttig op drukke kortegolffrequenties en bij lokale storing uit een enkele richting.
Ja, er zijn 12 presets mogelijk. Frequentie, mode, antennemode en eventuele antennerichting met openingshoek.
Ja, dat kan voor 49 ICOM modellen.
De SDA werkt binnen het kortegolffrequentiebereik van 3 tot 30 MHz. Dit maakt het systeem ideaal voor zowel amateurs als professionele radiogebruikers die in dit frequentiespectrum werken.
Digitale signaalverwerking verbetert de nauwkeurigheid en flexibiliteit van de ontvangst, onderdrukt doelgericht ongewenste signalen, en maakt het mogelijk om de gain en richtingspatronen dynamisch aan te passen, waardoor de prestaties aanzienlijk verbeteren en mogelijkheden ontstaan die eerder niet beschikbaar waren.
De SDA vereist weinig onderhoud. Let op eventuele antenneaarding, connectoren vooral in de buitenlucht en eventuele software-updates. Houd rekening met wijzigingen van fysieke obstakels die de signaalontvangst kunnen verstoren.
Standaard systeem: €2240,-
Het systeem wordt geleverd met antenne, converter, control unit en software.
Bakenzendertje: €20,-
Het zendertje kan in de vorm van een kleine PCB worden geleverd. De batterij (9V), een antenne (1 à 3 meter) en massa (draad, plaat of pin) moeten zelf worden verzorgd.
Kalibratiezendertje: €30,-
Het zendertje kan in de vorm van een kleine PCB worden geleverd. De batterij (9V), een antenne (bijvoorkeur 3 meter) en massa (draad, plaat of pin) moeten zelf worden verzorgd.
De SDA heeft een speciale antenne. Hier zijn een aantal raamantennes in verwerkt en de antenne is vast opgesteld waarbij de N-markering op het noorden moet worden gericht.
Aangezien over een relatief groot frequentiebereik een voorspelbaar fase- en amplitudegedrag noodzakelijk is, zijn er geen resonantie-elementen toegepast en is een voorversterker noodzakelijk. Deze versterker moet het hele kortegolfspectrum in zijn geheel verwerken, en dus dient het grootsignaalgedrag hiervoor geschikt te zijn.
Aarding van de antenne kan via de mast en/of de afscherming van de kabel. Storing en resonantie door de aarding dient vermeden te worden.
De drie HF-signalen die uit drie dimensies van het EM-veld worden afgeleid, worden symmetrisch verzonden via een CAT5-kabel en voor verdere verwerking aangeboden aan de converter. De voorversterkers worden uit de converter gevoed via dezelfde kabel.
De drie antennesignalen worden via de ‘ANT’-connector van de converter naar binnen gebracht. In de converter worden de signalen via omschakelbare parallelle bandfilters in bandbreedte gereduceerd om intermodulatie te voorkomen. Daar worden middels zes 24-bit analoog digitaal converters de signalen gedigitaliseerd. De informatie wordt door de converter serieel naar buiten gebracht.
Het signaal uit de DATA-connector gaat ook weer via CAT5 verder, maar nu digitaal. De seriële data wordt naar de control unit gebracht. Er is een beveiliging aangebracht voor het geval de CAT5-kabels worden verwisseld in de converter waardoor de voedingsspanning voor de antenne op de data-interface terecht zou komen.
Een externe voeding van +12V bij 2A is vereist.
Op de control unit zitten een aantal veel voorkomende bedieningsorganen, zoals de draaiknop en drie schakelaars. Deze kan in twee modi worden gezet: ontvanger- en antennemodus.
In ontvangermodus (de led is rood) kan met de draaiknop de frequentie worden ingesteld in stappen van 1 kHz of, samen met de shifttoets, in 10Hz-stappen. Desgewenst kan bij de grove stapgrootte voor 500 Hz worden gekozen.
In antennemodus (de led is groen) heeft de draaiknop de functie van rotorinstelling. Deze rotor kan onbeperkt snel worden versteld. Er is ook geen stop op noord of zuid; er kan steeds worden door gedraaid. Wanneer de shift is ingedrukt kan met de draaiknop de openingshoek van de beam worden versteld. Uiteraard verandert daarmee ook de gain van de beam.
De control unit stuurt alle bedieningsinformatie samen met de antennedata via de usb-aansluiting naar de pc. De pc verwerkt d.m.v. digitale signaalprocessing de data uit de antenne. Hiermee is het mogelijk het gedrag van alle antennevormen te realiseren die eerder genoemd zijn.

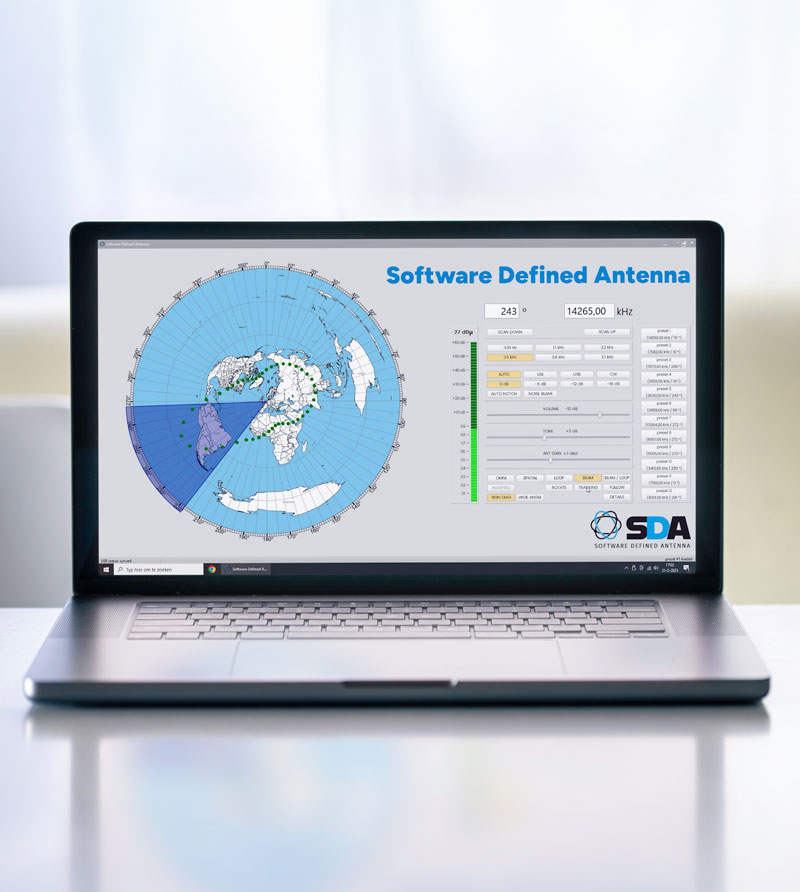

De pc biedt een grafische presentatie op het scherm. Hier zijn de benodigde toetsen aanwezig voor de instellingen voor de antenne en de ontvanger. Daarnaast is een azimutale kaart te zien die in- en uitgezoomd kan worden. In deze kaart kunnen de signaalsterkten worden geplot uit alle richtingen op veelvouden van 8°.
In de loop(raamantenne)-modus is op deze kaart te zien waar de nulrichtingen zitten bij het ‘draaien’ van de antenne, en in beam-modus is de openingshoek van de antenne te zien en de richting waarheen de antenne staat.
De audio de van ontvanger wordt op de audiouitgang afgeleverd.
Veel functies kunnen behalve met toetsen op het scherm ook worden bereikt via shortcuts op het keyboard.
